Lámina SSR Perfil KR-18

Lámina SSR Perfil KR-18

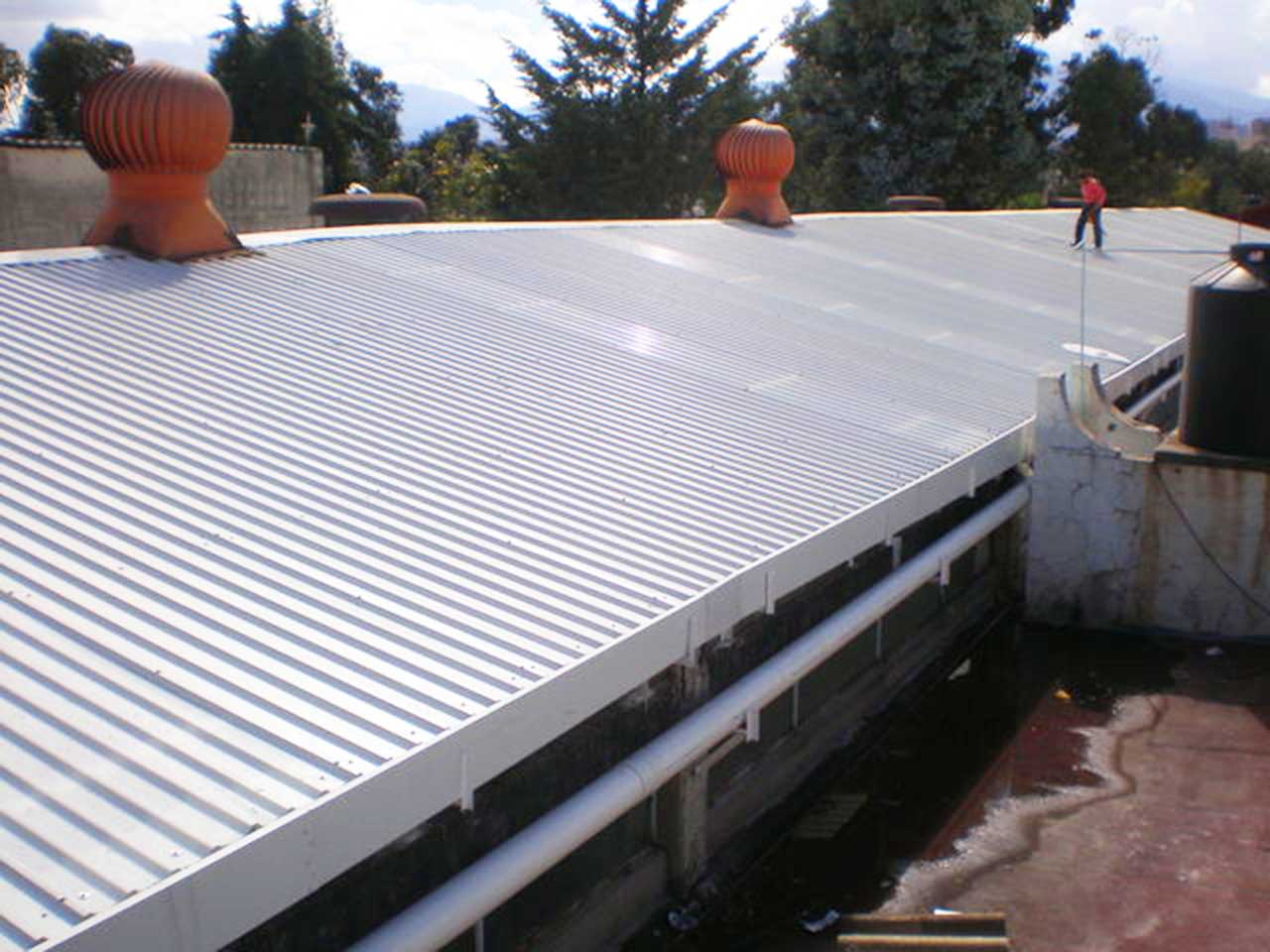

Corresponde a un panel de techo engargolable que permite ser fabricado, sinperfil estructural KR - 18 limitación de longitud, en el mismo lugar de la construcción mediante una acanaladora (roll former) portátil.

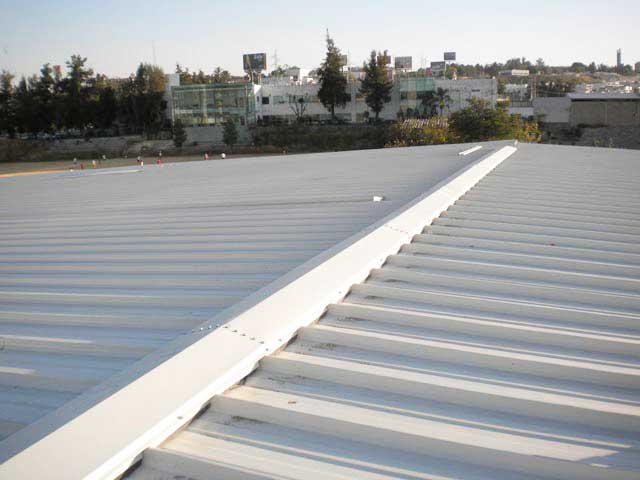

Por ser formado en el largo requerido por el techo no se requieren traslapes transversales, pudiéndose instalar piezas completas desde la orilla a la cumbrera. La forma de unión longitudinal, conocida como engargolado, no utiliza perforaciones en el panel y ésta puede realizarse tanto en 90º como en 180º mediante una engargoladora de funcionamiento electromecánico por lo que, los paneles se instalan utilizando clips de fijación oculta fijos o móviles.



El equipo de acanalado portátil utiliza lámina de acero en rollos de 24 pulgadas de ancho y aproximadamente 2 toneladas de peso cada uno. Los calibres utilizados son 26, 24, 22 y 20, siendo el más común el 24. Dicha lámina es de acero galvanizado prepintada y horneada en línea continua en una o ambas caras, con elevada resistencia a la corrosión y amplias posibilidades estéticas y de funcionalidad.



El tiene un poder cubriente o ancho efectivo de 45.72 centímetros (18 pulgadas) y 6.35 centímetrosperfil KR-18 (2 ½ pulgadas) de peralte.



Aplicación

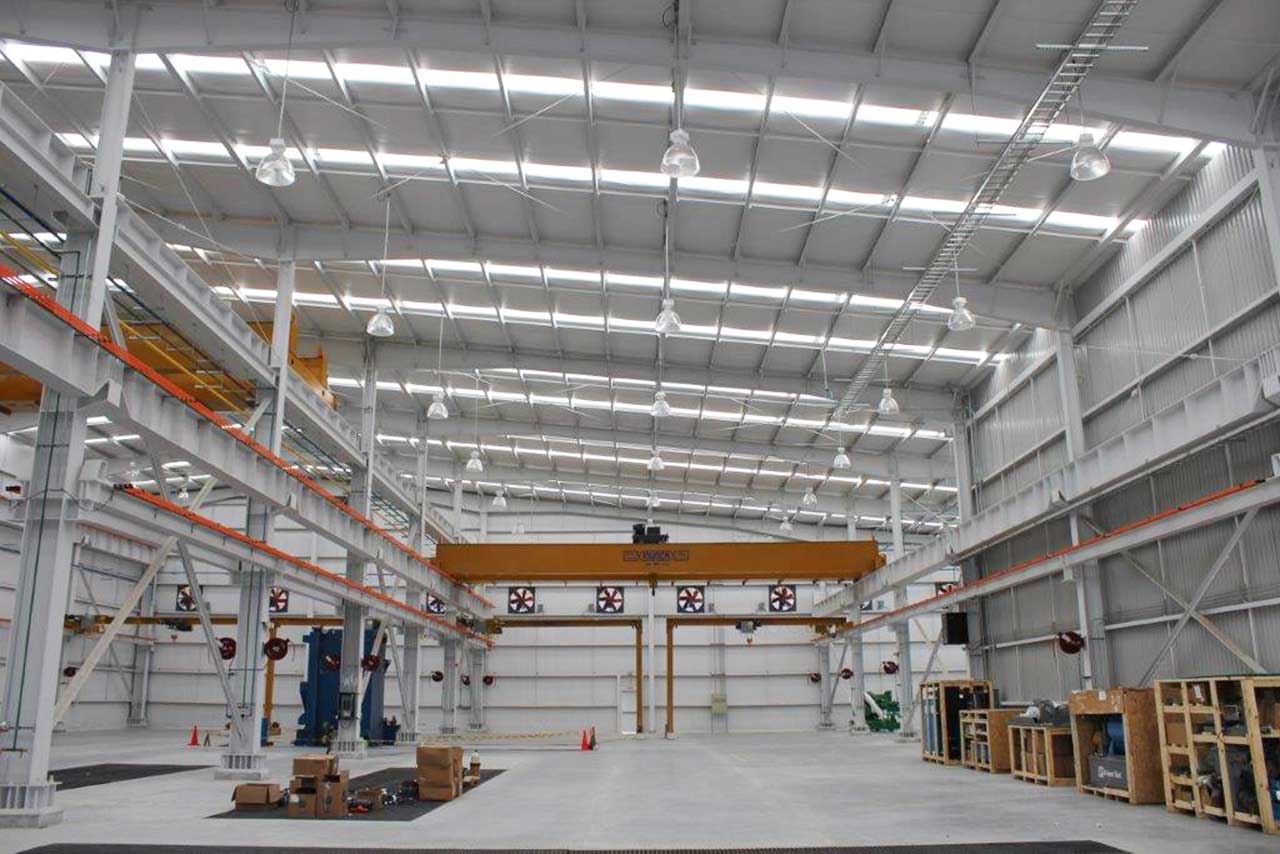

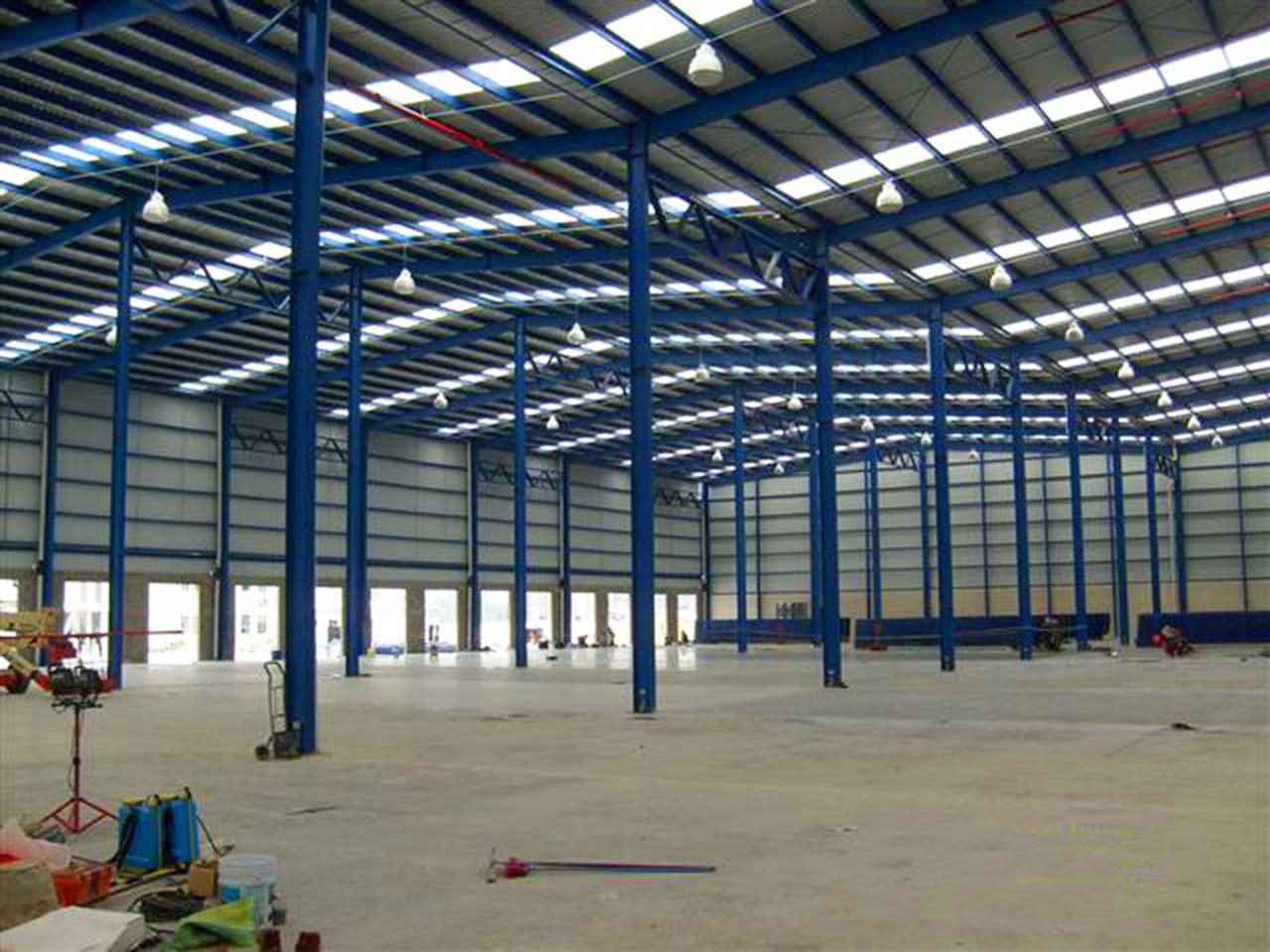

El es de aplicación general, especialmente indicado para grandes superficies de tipo industrialperfil KR-18 como cubiertas sencillas, aisladas y fachadas que tengan como requerimiento la minimización de posibles filtraciones de agua por el techo en edificaciones con baja pendiente.



Ventajas

Siempre deben cumplir con las normas UL-90 para efectos de

   succión por viento.

No tiene restricciones en su longitud, eliminando traslapes

   transversales.

Hermeticidad del 100% en los traslapes longitudinales, se puede

   usar en pendientes hasta 2%.

Sistema de fijación oculto que reduce el riesgo de posibles

   filtraciones y permite la instalación de productos aislantes.

Perfil estructural, con uniones engargoladas en los extremos y

   sujetadores tipo clip.

Alta resistencia a la intemperie.

Instalación completa desde la orilla hasta la cumbrera.

Absorber dilataciones o contracciones del material causados por

   diferencias de temperatura, lo cual se logra colocando clips de

   fijación deslizantes que van engargolados junto con los paneles.

Ahorro al lograr disminuir las alturas de los muros perimetrales.

Permite la instalación de materiales aislantes, obteniendo así una

   protección térmica y acústica en áreas de climas extremos.

Excelentes propiedades estructurales.

Bajo mantenimiento. Por su resistencia a la corrosión y sus pinturas

   muy resistentes a la decoloración, la lámina pintro requiere de muy

   poco o ningún mantenimiento, perdurando su tonalidad por un

   tiempo mayor que las pinturas convencionales.

NOTAS

1. Omitir sección A cuando el engargolado sea a 180º. Este tipo de

    engargolado está limitados a materiales (perfil y clip) en calibre

    24 cómo máximo.

2. La dimensión B es medida interior.

3. La dimensión C depende del peralte del perfil, aislante y tipo del

    mismo, si es sistema compuesto, etc.

4. Cada clip deberá ser instalado como mínimo con dos (2) tornillos

    según diseño.

5. Para seleccionar el calibre del clip y tipo del mismo, consultar

    con el Departamento Técnico de Arcotecho.

6. El tipo de Clip Térmico permite desplazamientos longitudinales

    del perfil debido a las dilataciones o contracciones del acero

    dependiendo de los diferenciales de temperatura que existan en

    la zona de ubicación de la obra, así como la longitud de las

    piezas. Además, es recomendable ser utilizado cuando la

    elongación calculada sea mayor de 20 milímetros.

7. Las dimensiones están dadas en milímetros.



Equipo

Para la fabricación y el montaje de las cubiertas engargoladas se cuenta con la acanaladora para el perfil KR-18 , así como las engargoladoras y herramientas para la correcta instalación de todo el sistema. Es una máquina acanaladora que es llevada al sitio de la obra.



1. ACANALADORA DE PERFIL KR-18: y alimentada con cintas de lámina de acero galvanizado prepintado para producir el perfil, el cual es cortado a la medida por medio de una guillotina integrada a la máquina.



2. ENGARGOLADORAS ELÉCTRICAS: Por medio de estas máquinas se realiza el engargolado de los traslapes laterales de los perfiles, el cual puede ser de 90º ó 180º según su especificación, logrando de esta manera una unión hermética



3. PINZAS MANUALES O DE INICIO: Se utilizan para doblar el traslape lateral del perfil sobre cada clip sujetador en aproximadamente treinta centímetros (30 cms), sobre el mismo, para después iniciar el engargolado final. Ayudándonos también contra una posible ráfaga de viento durante la instalación.



PROCEDIMIENTO DOBLEZ DEL PERFIL KR-18

Para ejecutar el procedimiento del doblez del Perfil KR-18 se requiere lo siguiente:



DOBLADORA DE LÁMINA: Se utiliza en el extremo del perfil que va a quedar por debajo de la cumbrera o caballete, haciéndole un doblez a 90º hacia arriba, para evitar posibles filtraciones por debajo de ésta. Igualmente, se deben seguir las siguientes indicaciones:

Manejo del producto

El acanalado y cortado de la lámina se realiza en un tiempo muy corto por lo que es necesario un equipo de personal capacitado y coordinado para el manejo y colocación de los perfiles KR-18.



Se recomienda alrededor de una (1) persona por cada tres metros (3.00 mts), de longitud de cada teja.



Instalación

Se verifica que todas las conexiones de la estructura soporte de los perfiles, se encuentren terminados en soldadura, nivelación, contraventeo, pintura, etc.



Se localiza el arranque del perfil KR-18 y se procede a trazar a alinear los primeros clips de fijación, utilizándose hilos para guía. La laminación debe hacerse en sentido contrario a la dirección de los vientos dominantes de la región donde se desarrolle el proyecto.



Se fijan los clips a la estructura, por medio de tornillos autoperforantes que se colocan mínimo de dos (2) por cada clip y sobre cada elemento de soporte.



Se dobla el extremo del perfil que va a quedar localizado bajo la cumbrera, debiéndose realizar este procedimiento con las pinzas dobladoras..



Se coloca el primer perfil KR-18 y con las pinzas manuales o de inicio se procede a fijarla a cada clip. Este perfil por ser el primero no se engargola del extremo donde se arrancó ya que no existe otro perfil para formar el engargolado.



Se coloca y fija la siguiente línea de clips para después ensamblar el segundo perfil y proceder a fijarlo con las pinzas manuales o de inicio. Se continúa el mismo procedimiento para los siguientes perfiles hasta cubrir el total de la superficie de la cubierta.



ENGARGOLADO

Colocados y fijados los perfiles con los clips, se inicia el engargolado utilizando la máquina engargoladora portátil que va planchando las crestas de los perfiles KR-18 a p0º o a 180º según sea la especificación.



Cuando el engargolado se ejecuta a 90º el equipo puede trabajar tanto hacia arriba como hacia debajo de la cubierta. Cuando es a 180º el equipo trabaja en una sola dirección, cuidando el encarrilar los dos primeros pares de dados en la dirección que marca el equipo y el tercero y el cuarto par quedando libres en el extremo de inicio del perfil.



Es importante recordar que el máximo calibre que se puede engargolar a 180º es el 24.



Control De Dilataciones

En este caso se debe utilizar el clip térmico para la fijación de los perfiles permitiendo de esta manera los desplazamientos de los mismos. Se deben fijar todos los perfiles en el apoyo más bajo localizado junto al canalón, de tal modo que los movimientos causados por dilatación o contracción del material, sean dirigidos y los absorba la cumbrera así:
